DJ型大傾角皮帶輸送機產品描述：

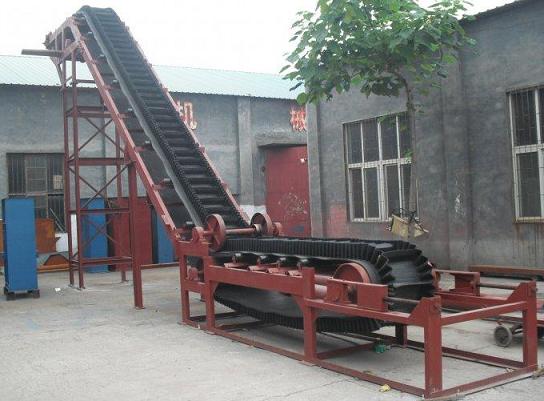

     DJ型大傾角皮帶輸送機又稱擋邊帶式輸送機,其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”,在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，使物料在斗中進行連續輸送.擋邊帶式輸送機可廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門,在環境溫度為-19℃～+40℃范圍內,輸送堆積比重為0.5-2.5t/m3的各種散狀物料.對于輸送有特殊要求的物料,如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶。

    目前我廠主要生產的大傾角皮帶輸送機(擋邊帶式輸送機)帶寬分別為：B500、B650、B800三種.輸送物料堆積密度為0.5～2.5t/m3,工作環境溫度為-19℃～+40℃ 范圍內.對于輸送高溫、酸堿、油類或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶材質,我公司可以根據您的需求來訂做特殊輸送專用的大傾角皮帶輸送機.

大傾角皮帶輸送機優點：

1.許用的輸送傾角大，最大可達90°，是大傾角輸送和垂直提升的理想設備。因而可以節約占地面積，節省設備投資和土建費用，取得良好的綜合經濟效益。

2.結構簡單。各部件均可與通用皮帶輸送機通用，給使用和維修該來方。

3.運行可靠。沒有埋刮板輸送機經常出現的卡鏈、漂鏈、斷鏈現象和斗式提升機經常發生的打滑、掉斗現象。它的可靠度幾乎與通用皮帶輸送機相等。

4.運行平穩、噪音小。

5.由于不存在裝料時的挖掘阻力和運行時物料的內摩擦、外摩擦阻力，因而能耗小。

6.大傾角皮帶輸送機還可以在機頭和機尾設置任意長度的水平段，便于和其他設備銜接。

DJ型大傾角皮帶輸送機特點:

     DJ型大傾角皮帶輸送機與普通式輸送機、斗式提升機、刮板輸送機比較,其綜合技術性能都非常優越.輸送量大,可達6000m3/h,垂直提升高度可達200m.在垂直輸送物料時,物料粒度最大可達200mm.從水平到傾斜(或垂直)能平穩過渡.能耗低、結構簡單、維護方便.皮帶強度高,使用壽命長.DJ型大傾角皮帶輸送機兼有通用帶式輸送機結構簡單、運行可靠、維修方便等優點,近年在大提升高度、大輸送量等方面全面發展,使其應用范圍更廣

1.節省占地面積,節省投資.

2.輸送量大,通用性強.

3.輸送機傾角:0°-90°

4.維修方便,托輥等部件同普通帶式輸送機.

5.應用范圍廣:冶金、礦山、碼頭、環保、糧食、化工、建材等等.

DJ型大傾角皮帶輸送機特點布置形式:

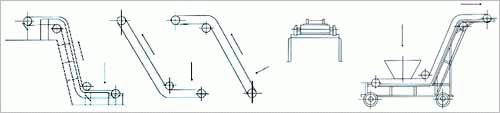

    為獲得較好的受料和卸料條件,本機采用“Z”形布置形式。即設有上水平段、下水平段和傾斜段,并在下水平段受料,在上水平段卸料。上水平段與傾斜段之間采用凸弧形段機架連接,下水平段與傾斜段之間采用凹弧段機架相連以實現輸送帶的圓滑過渡。

1.上水平段:為了適應不同的卸料高度的要求,頭架分為低頭架（頭架高度H0=1000mm）,中式頭架（頭架高度H0=1100～1500mm）和高式頭架（頭架高度H0=1600～2000mm）。并與之相應,在上水平段分別配用低式凸弧段機架和低式中機架支腿（配用頭架高度H0=1000mm）,中式凸弧段機架和中式中間架支腿（配用頭架高度H0=1100～1500mm）, 高式凸弧段機架和高式中間架支腿（配用頭架高度H0=1600～2000mm）。

2.傾斜段:無論上水平段采用的是低式、中式、或是高式中間架支腿,傾斜段均采用低式中間架支腿。當輸送機傾角β≧45°時,推薦采用Ⅱ型低式中間架支腿。

3.下水平段:下水平段采用低式中間架支腿。

大傾角皮帶輸送機部件的名稱及用途:

1.波狀擋邊輸送帶： 在輸送機中起曳引和承載作用.波狀擋邊、橫隔板和基帶形成了輸送物料的"閘"形容器,從而實現大傾角輸送。

2.驅動裝置：是輸送機中的動力部分.系由Y系列電動機,ZJ型軸裝式減速器,楔塊式逆止器組成。

3.傳動滾筒：是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分,膠面滾筒是為了增加滾筒和輸送帶之間的附著力。

4.改向滾筒：用于改變輸送帶的運行方向。改向滾筒用于輸送帶下表面（非承載面）。

5.壓帶輪：用于改變輸送帶的運行方向,壓帶輪用于輸送帶上表面（承載面）。

6.托輥：托輥用于支承輸送帶和帶上的物料、使其穩定運行。本系列有上平行托輥、下平型托輥兩種型式。

7.托帶輥：托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承。

8.立輥：立輥用于限制輸送帶跑偏,并安裝在上、下過度段機架上。每個過濾段機架上設有4個,上、下分各兩個。

9.拍打輪清料裝置：用于拍打輸送帶背面,震落粘在輸送帶上的物料。

10.拉緊裝置：它的作用有:1.使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。2.限制輸送帶在各支承間的垂度,使輸送機正常運轉。本系列采用螺旋拉緊裝置。

11.機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等:在輸送機中分別起支承、防塵和導料作用。本系列大傾角皮帶輸送機中間架支腿有低式、中式和高式三種。下水平段和傾斜只配用低式中間架支腿,而上下水平段根據不同的頭架（低式、中式和高式頭架）分別配用不同的中間架支腿（低式、中式和高式中間架支腿）。
